以太网光端机
  • 产品简介
  • 产品特性
  • 技术参数

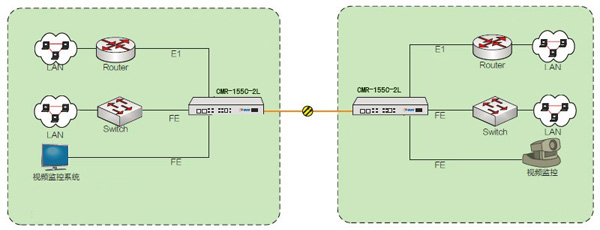

  • 应用图例

       CMR-155C-2L以太网光端机提供路16路E1和1路(可划分2路VLAN以太网接口)100%线速的100M以太数据接口,设备最大的特点是将标准的2M传统TDM业务接口与100Base-Tx以太数据业务接口融为一体,并转变为高速光信号,在光纤上进行传输,以最低的成本满足用户对高速数据和传统TDM业务综合接入的需求。设备无需任何配置,开电即用,维护简单,无需对现有网络和设备进行任何改造和升级,即可接入宽带网络,同时保持原有传统TDM业务,为高速数据传输和传统TDM业务的综合接入提供一种低成本、高效率、更简洁的解决方案。

1、采用大规模芯片,电路简单,功耗低,可靠性高;

2、以太网接口速率为线速100M ;

3、以太网接口支持自协商功能;

4、2个以太网接口可以划分VLAN,实现通道隔离;

5、E1接口阻抗为75Ω、120Ω可调;

6、设备的2M接口全部采用普通的BNC同轴头,方便用户连接;

7、适应多种电源环境DC-48V或AC 220V;

8、支持双电源供电;

9、标准1U,体积小,重量轻,工作稳定可靠,安装方便



CMR-155C-2L

光纤类型

单模光纤、多模光纤可选

光纤波长

1310nm  1550nm  850nm 等可选

光纤接口

SC  FC 可选

光路码型

1B1H

光模块

单纤、双纤可选

输出光功率

-8dBm  -15dBm

接收灵敏度

优于-36dBm

传输距离

普通 20Km (最大可达 120Km

E1 接口特性

接口码型: HDB3
接口码速: 2.048Mbit/s ± 50ppm
接口特性:ITU-T G.703
接口阻抗:75 Ω非平衡 /120 Ω平衡
接口类型:
 BNC
接口数量: 16

100Base-T

接口速率:100% 线速, 100Mbit/s
接口规程:符合 IEEE802.3u 标准
接口类型:RJ-45

端口模式: 10/ 100M 自适应

供电条件

    压:AC180V  AC240V
          DC-36V
  -72V
    耗:< 10W

工作环境

工作温度: 0 ℃~ 50
贮存温度: -40   +70
相对湿度: 5%  95% 无冷凝
大气压力:
 86  106Kpa

外形尺寸

19 英寸 标准型, 1U
