以太网光端机
  • 产品型号:CMR-155B

  • 产品简介
  • 产品特性
  • 技术参数

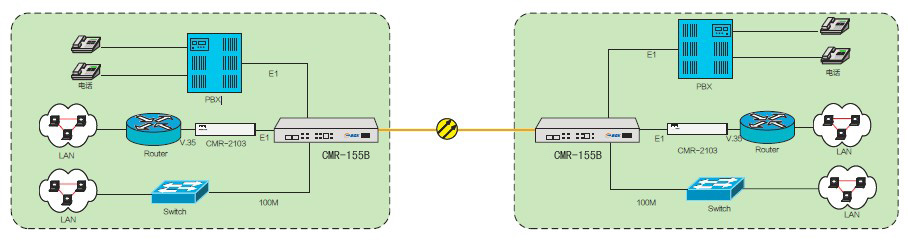

  • 应用图例

    1U19英寸标准型设备,通过一对或一根光纤传输8路E1、1路100M以太和1路RS-232业务,带公务电话接口。根据需要,可以提供双光口1+1保护功能,适合于各种小容量的光纤传输接入网络。



1、采用大规模芯片,电路简单,功耗低,可靠性高;

2、提供1RS232接口和1路公务电话口;

3、以太网传输速率为线速100M

4、以太网接口支持自协商功能;

5、E1接口阻抗为75Ω、120Ω可调;

6、可以提供双光口,具有11保护功能;

7、提供一个管理接口,可实现集中监控;

8、设备的2M接口全部采用普通的BNC同轴头,方便用户连接;

9、适应多种电源环境DC-48VAC 220V

10、支持双电源供电;

11、标准1U,体积小,重量轻,工作稳定可靠,安装方便



型  号

CMR-155B

光纤类型

单模光纤、多模光纤可选

光纤波长

1310nm 1550nm 850nm 等可选

光纤接口

SC FC 可选

光路码型

1B1H

光 模 块

单纤、双纤可选

发光功率

-8dBm -15dBm

接收灵敏度

优于-36dBm

传输距离

普通 50Km (最大可达 120Km

E1接口特性

接口码型: HDB3
接口码速: 2.048Mbit/s ± 50ppm
接口特性:ITU-T G.703
接口阻抗:75 Ω非平衡 /120 Ω平衡
接口类型: BNC
接口数量: 8

100Base-T

接口速率: 100% 线速, 100Mbit/s
接口规程: 符合 IEEE802.3u 标准
接口类型: RJ-45
端口模式: 10/ 100M 自适应

RS232接口

工作方式:≤ 19.2Kbit/s 异步串行
接口类型: RJ-45

供电条件

电  压:AC180V AC240V
          DC-36V
-72V
功  耗:< 10W

工作环境

工作温度: 0 ℃~ 50
贮存温度: -40 + 70
相对湿度: 5% 95% 无冷凝
大气压力: 86 106Kpa

外形尺寸

19 英寸 标准型, 1U
