以太网光端机

产品型号：CMR-155C-4L

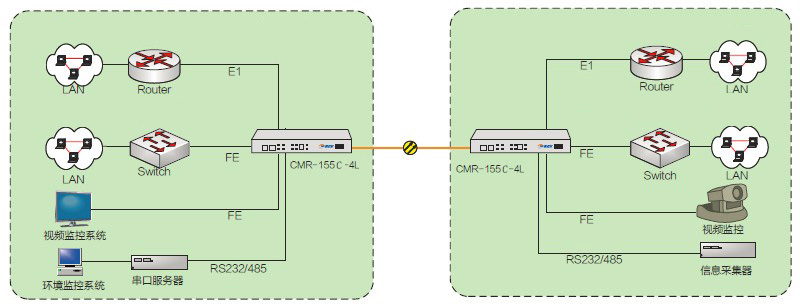

1U19英寸标准机型，通过一对或一根光纤传输8路E1、4路100M以太和1路RS-232业务，带公务电话接口。4个以太网接口支持共享模式和通道隔离模式，具有优先级功能。根据需要，可以提供双光口1＋1保护功能，适合于各种小容量的光纤传输接入网络。

1、采用大规模芯片，电路简单，功耗低，可靠性高；

2、可以提供双光口，具有1＋1保护功能；

3、提供1路RS232接口和1路公务电话口；

4、以太网接口速率为线速100M ；

5、以太网接口支持自协商功能；

6、4个以太网接口可以划分VLAN，实现通道隔离；

7、E1接口阻抗为75Ω、120Ω可调；

8、提供一个管理接口，可实现集中监控；

9、设备的2M接口全部采用普通的BNC同轴头，方便用户连接；

10、适应多种电源环境DC-48V或AC 220V；

11、支持双电源供电；

12、标准1U，体积小，重量轻，工作稳定可靠，安装方便

型号	CMR-155C-4L
光纤类型	单模光纤、多模光纤可选
光纤波长	1310nm 、 1550nm 、 850nm 等可选
光纤接口	SC 、 FC 可选
光路码型	1B1H
光模块	单纤、双纤可选
输出光功率	-8dBm ～ -15dBm
接收灵敏度	优于-36dBm
传输距离	普通 40Km （最大可达 120Km ）
E1 接口特性	接口码型： HDB₃ 接口码速： 2.048Mbit/s ± 50ppm 接口特性：ITU-T G.703 接口阻抗：75 Ω非平衡 /120 Ω平衡接口类型： BNC 接口数量： 16
100Base-T	接口速率：100% 线速， 100Mbit/s 接口规程：符合 IEEE802.3u 标准接口类型：RJ-45 端口模式： 10/ 100M 自适应
RS232 接口	工作方式：≤ 19.2Kbit/s 异步串行接口类型： RJ-45
供电条件	电压：AC180V ～ AC240V DC-36V ～ -72V 功耗：< 10W
工作环境	工作温度： 0 ℃～ 50 ℃ 贮存温度： -40 ℃ ～ +70 ℃ 相对湿度： 5% ～ 95% 无冷凝大气压力： 86 ～ 106Kpa
外形尺寸	19 英寸标准型， 1U
