普通光端机
  • 产品型号:CMR-120

  • 产品简介
  • 产品特性
  • 技术参数

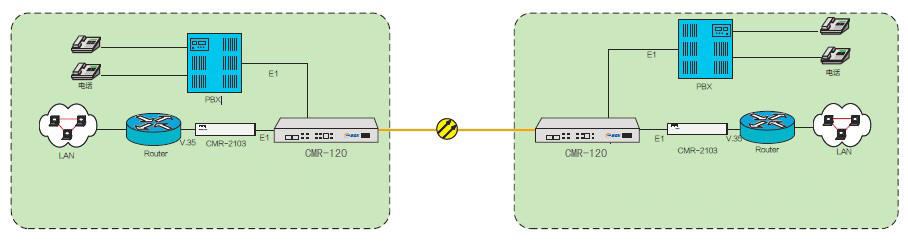

  • 应用图例

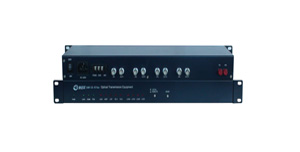

    1U19英寸标准型设备,通过一对或一根光纤传输4路E1和1路RS-232业务,带公务电话接口。可以和特色光端机CMR-120V、CMR-120EV配合使用,方便组建各种接入网络。根据需要,适合于各种小容量的光纤传输接入网络。

1、采用大规模集成芯片,电路简单、功耗低、可靠性高;

2、提供4E11RS232

3、提供公务电话接口,方便安装、维护;

4、可以提供双光口,具有11保护功能;

5、具备蜂鸣告警功能;

6、提供一个网管接口,网管功能强大并支持系统升级;

7、具有完整的告警及状态指示功能;

8、适应多种电源环境-48V/DC220V/AC

9、支持双电源



型  号

CMR-120

光纤类型

单模光纤、多模光纤可选

光纤波长

1310nm 1550nm 可选

光纤接口

SC FC 可选

光路码型

1B1H

光 模 块

单纤模块、双纤模块可选

发光功率

-8dBm -15dBm

接收灵敏度

优于-36dBm

传输距离

普通 40Km (最大可达 120Km

E1接口特性

接口码型: HDB3
接口码速: 2.048Mbit/s ± 50ppm
接口特性:ITU-T G.703
接口阻抗:75 Ω非平衡 /120 Ω平衡
接口类型: BNC

RS232接口

工作方式:≤ 19.2Kbit/s 异步串行
接口类型: RJ-45

供电条件

    压:AC180V AC240V
          DC-36V
-72V
    耗:<10W

工作环境

工作温度: 0 ℃~ 50
贮存温度: -40 + 70
相对湿度: 5% 95% 无冷凝
大气压力: 86 106Kpa
