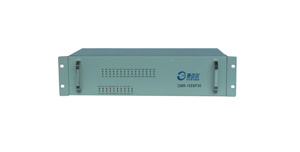

SDH综合业务接入设备
  • 产品型号:CMR-155SP30

  • 产品简介
  • 产品特性
  • 技术参数
  • 应用图例

     CMR-155SP30设备将SDH传输技术与PCM接入技术完美融合,采用模块化设计,满足了各种窄带、宽带业务直接接入SDH传输网络的需求,设备提供两个标准STM-1级别的155.52Mb/s光接口, 支持点对点、链形、环形组网方式,提供14路E1支路的复用、4路MSTP以太网接口、30路音频/低速数据的PCM业务,还可以提供RS232、V.35等业务接口,极大的简化了接入网络的结构,节省了设备投入的成本。

1、整机采用超大规模ASIC设计,2U机箱结构,体积小巧,可靠性高,功耗低;

2、模块化设计,插板式结构,接口组合更灵活;

3、提供63×63 TU-12无阻塞交叉,支持1~14以内的E1任意上下,具有单向、双向复用能力;
4、支持点对点、链形、环形组网方式,提供支路1+1通道保护等功能;
5、业务接口丰富,提供E1和10/100M以太网、V35、电话等业务接口。
6、提供4路MSTP以太网接口可以,带宽为0~63个TU-12网管可调。
7、提供以太网(F接口)网管接口。网管程序具备远端升级能力,易于维护,实现远程监控。
8、设备提供交流、直流、交/直流备份三种供电方式,使用方便。

光纤接口

        率:155.520Mb/s±4.6ppm

        准:ITU-T G.957/G.958

介质类型:ITU-T G.652/G.653,单模

工作波长:1310nm,可选1550nm

传输距离:50KM,可选70100KM

度:优于-36dB

   配:FC/ SC可选



V.35接口

接口码速:N×64K(N=130)

物理接口:DB25(配DB25-M34缆线)

以太网接口

接口类型:10/100Base-T

接口规程:符合IEEE802.3u标准

端口模式:10/100M自适应

物理接口:RJ-45

RS232/RS485接口

工作方式:≤19.2Kbit/s 异步串行

物理接口:RJ-45

音频接口

接口类型:FXSFXO2/4线音频、磁石

        抗:600Ω

话音取样:8KHz

音频范围:300-3400 Hz

律:ITU-T建议G.711  A

        损:300-600Hz>12dB600-3400Hz>15dB

频率响应:300-3400 Hz+0.5-0.5dB

        噪:≤-65dBm0p

物理接口:RJ-45

供电条件

    压:AC180VAC240VDC-36V-72V

        耗:<25W

外形尺寸

2U 19英寸标准型
