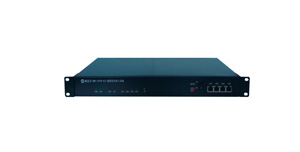

综合业务接入设备
  • 产品型号:CMR-155TB-4LS

  • 产品简介
  • 产品特性
  • 技术参数

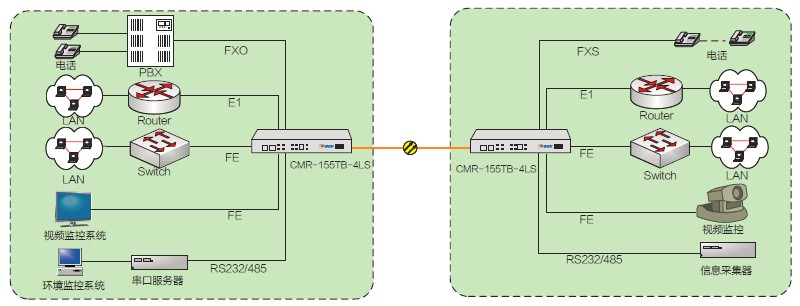

  • 应用图例



    CMR-155TB-4LS综合业务接入设备采用1.25G光链路接口,提供大容量传输通道,在传统的综合业务光传输设备基础上增加了4路完全隔离的线速100M网络接口,30路音频/低速数据业务,并提供4路E1接口,对于光纤资源特别紧张,需要提供更多独立、高带宽以太网通道的场合,充分保证数据通道的带宽和安全,具有良好的稳定性和可靠性。为综合接入提供了一种低成本、高效、简洁的解决方案。



1、 采用大规模芯片,电路简单,功耗低,可靠性高;

2、 光口速率1.25G,提高了传输带宽容量;

3、 4路以太网接口完全物理隔离,每路以太网接口速率均为线速100M ;

4、 E1接口阻抗为75Ω、120Ω可调;

5、 适应多种电源环境DC-48V、DC24V或AC 220V;

6、 标准1U,体积小,重量轻,工作稳定可靠,安装方便;

7、 语音业务有:FXS、FXO、热线、EM2/4线音频、磁石接口(RD、RD2K)和2/4 线音频接口;

8、 数据业务有:同步V.28 、RS232、10/100Base-T、RS485;

9、 可以进行参数配置,设备和端口实时监控,软件在线升级;

10、各接口抗雷保护功能满足ITU-T K.20 、K.21要求;

11、 外形美观:设备机框采用高质量铝型材加工,外形美观,重量轻;



光纤接口

 传输速率: 1.25Gbit/s

 适用光纤: 单模 1310nm或多模光纤可选

 传输距离: 0100km

 发光功率: 0-14dBm

 接收灵敏度: 优于-38dBm

 光饱和度:≥-3dBm

 光 口: SCFCST

以太网接口

 接口速率:100%线速,100Mbit/s

 接口规程:符合IEEE-802.3u标准;

 接口类型:RJ-45

 接口数量:4

 端口模式:10/100M自适应;

E1接口

 接口码速:2.048Mbit/s±50p pm

 接口特性:ITU-T G.703

 接口阻抗:75Ω(非平衡)/120Ω(平衡)

 接口数量:4

RS232接口

 工作方式:≤19.2Kbit/s 异步串行

 物理接口:RJ-45

音频接口

 接口类型:FXSFXO2/4线音频、磁石

 阻抗:600Ω

 话音取样频率:8KHz

 音频范围:300-3400 Hz

 编码律:ITU-T建议G.711  A

 回损:300-600Hz>12dB600-3400Hz>15dB

 频率响应:300-3400 Hz+0.5-0.5dB

 物理接口:RJ-45

工作电源

 内置电源: AC180V240V,15W

              DC-3672V,15W
