大容量光纤综合业务接入设备
  • 产品型号:CMR-2700

  • 产品简介
  • 产品特性
  • 技术参数
  • 应用图例

     CMR-2700集中型PCM综合接入设备是我公司自主开发的专用集成电路研制生产的语音综合产品。该设备以大规模集成电路和可编程逻辑芯片为核心,设备具有丰富的话路信令接口和数据接口,以及话路口(FXS)、交换口(FXO)、2/4线音频、E/M、RS232、以太网、V.35等多种接口,兼容好。即可以与本公司生产的传输设备、低速话音数据复接器、数据终端等产品配套使用,也可与其他厂家多品种型号、具有相关接口的设备相连使用。构成用户环,热线、会议电话,话音、信令中继,电传等,设备采用标准19英寸机箱设计。外形简洁、美观。外部供电为直流-48V/DC或交流220V/AC可选方式。本机可单独桌面安放,也可与电源、传输设备、DDF端子、VDF端子、电源分配端子组架安装;操作、维护方便。可广泛应用于电信、金融、交通、公安、部队的语音、数据、图像的综合接入。



1、采用标准19英寸机箱设计,外形简洁、美观;

2、采用大规模集成芯片,电路简单,稳定、可靠;

3、光纤接口:SCFC可选,单、双纤可选;

4、光线路速率为155M,传输距离不低于30KM

5、提供1路共享线速100M以太网接口,支持自协商方式,可工作于全双工/半双工;

6、所以板卡支持热插拔,提高业务传输的可靠性;

7、E1传输环境时,业务板卡可提供单独E1接口,满足各种应用环境;

8、模块化设计,插板式结构,接口组合更灵活;

9、业务接口丰富,提供多种业务,多种速率的音频、数据接口;

10、音频接口增益和时隙可调;

11、具备完善的告警及状态指示功能;

12、支持双电源结构,DC-48V供电



项目分类

技术参数

设备结构

6U19英寸,机框插卡式结构,12个业务槽位、1个主控传输盘槽位、2个电源盘槽位;

光纤接口

接口速率:155Mb/s±50ppm

工作波长:1310nm1550nm

出光功率:-2-11dBm

接收灵敏度:优于-36dBm

接收动态范围:34dB

接口形式:FC/SC可选,单/双纤可选

E1 接口

接口速率:2048Kbit/s ± 50ppm

接口码型:HDB3

接口阻抗:75?(不平衡)或120?(平衡)方式可调;

电气特性:符合ITU-T G.703相关的要求;

抖动转移特性:符合ITU-TG.823建议;

输入抖动容限:符合ITU-TG.823建议;

输出抖动:符合ITU-TG.823建议;

接口类型:BNC75?不平衡接口)

RJ45120?平衡接口)

以太网接口

接口速率:线速100Mbit/s

接口规程:符合IEEE-802.3u标准;

端口模式:10M/100M自适应;

接口类型:RJ-45

环路语音接口

接口阻抗:200Ω+680Ω0.1uF

频率特性:300-3400Hz-0.6-+3dB);

衡重杂音:≤-65dBmop

接口环阻:≤1800Ω

环路电流:25mA/路;

压 缩 率:ITU G.711A律;

接口类型:DB37线缆

磁石接口

音频范围:300-3400 Hz

编 码 律:CCITT建议G.711  A律;

    损:300-600 Hz > 12dB   600-3400 Hz > 15dB

频率响应:300-3400 Hz +0.5-0.5dB);

    噪:≤-65dBm0p

    益:-45 dBm0——+3 dBm0+0.5-0.5dB);

总信噪比:符合ITU G.713样板;

接口类型:DB37线缆

供电条件

供电电压:直流-48V,容差范围 -36V ~ -72V

整机功耗:≤120W

环境要求

工作温度:-40~ +70

存储温度:-40~ +85

工作湿度:0% ~ 95%,无凝露

外型尺寸

6U19英寸:480mm(长) x200mm(深) x 270mm(高)

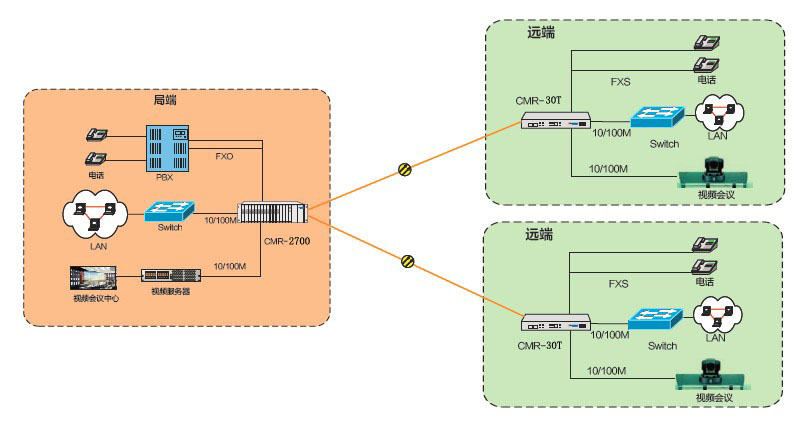

  6U19英寸,机框插卡式结构,通过光纤可以远程传输270路电话或音频、1路共享线速100M以太网。设备点对点成对使用,或与康迈尔台式光综合接入设备组成星型网络,也可以适应E1传输环境,与康迈尔台式E1接入设备组网应用,适用于电信运营商新建电话中小容量模块局的组建和企事业单位专网大容量综合业务的接入网络。
