多功能综合光端机
  • 产品型号:CMR-155TD

  • 产品简介
  • 产品特性
  • 技术参数

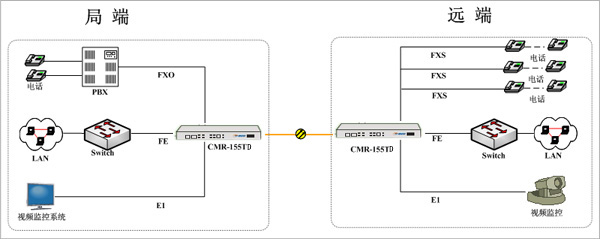

  • 应用图例

    CMR-155TD多功能综合光端机是一款中小容量光纤综合接入设备。设备同时具有PDH光端机传输和PCM综合接入功能,通过一根或两根光纤可以传输90路以内的音频信号或低速数据信号、4路E1接口、2路共享100M以太网1路高速RS232业务。该设备具有性能好、智能化程度高、可靠性高、体积小等特点,可以提供丰富的业务接口。业务接口包括FXOFXS2/4线音频、磁石电话、E1V.35RS232RS48510/100Base-T等业务接口。适用于企事业专网中小容量的语音、宽带、低速数据的光纤综合接入网络。



1、采用标准3U19英寸机箱设计,外形简洁、美观
2、采用大规模集成芯片,电路简单,稳定、可靠;
3、光纤接口:SCFC可选,单、双纤可选;
4、提供2路共享线速100M以太网接口;
5、模块化设计,插板式结构,接口组合更灵活;
6、业务接口丰富;
7、音频接口增益和时隙可调;
8、具备完善的告警及状态指示功能;
9、电源环境:DC-48VAC 220V



光纤接口

接口类型:SCFC可选

接口速率:155Mb/s

发光功率:-2-11dBm

接收灵敏度:优于-36dBm

传输距离:普通40Km(最大可达120Km

 块:单纤模块、双纤模块可选

以太网接口

接口速率:10/100M自适应

接口规程:符合IEEE802.3u标准

传输速率:100M

物理接口:RJ-45

RS232/RS485接口

工作方式:≤19.2Kbit/s 异步串行

物理接口:RJ-45

音频接口

接口类型:FXSFXO2/4线音频、磁石

        抗:600Ω

话音取样:8KHz

音频范围:300-3400 Hz

律:ITU-T建议G.711  A

        损:300-600Hz>12dB600-3400Hz>15dB

频率响应:300-3400 Hz+0.5-0.5dB

        噪:≤-65dBm0p

物理接口:RJ-45

供电条件

        压:AC180VAC240VDC-36V-72V

        耗:< 60W

外形尺寸

19英寸标准机型
